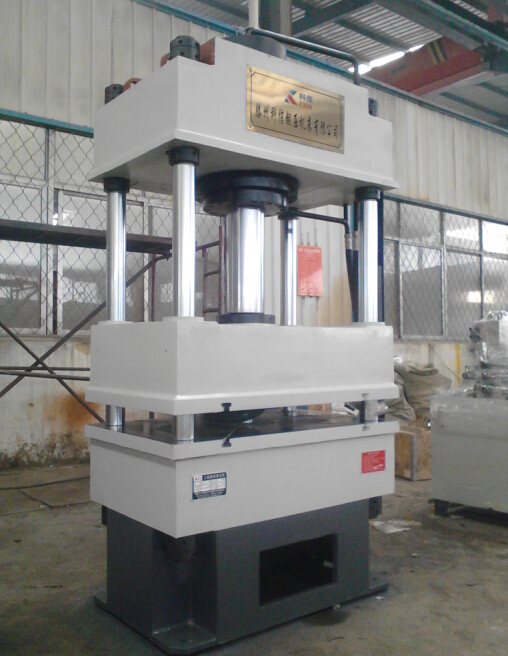

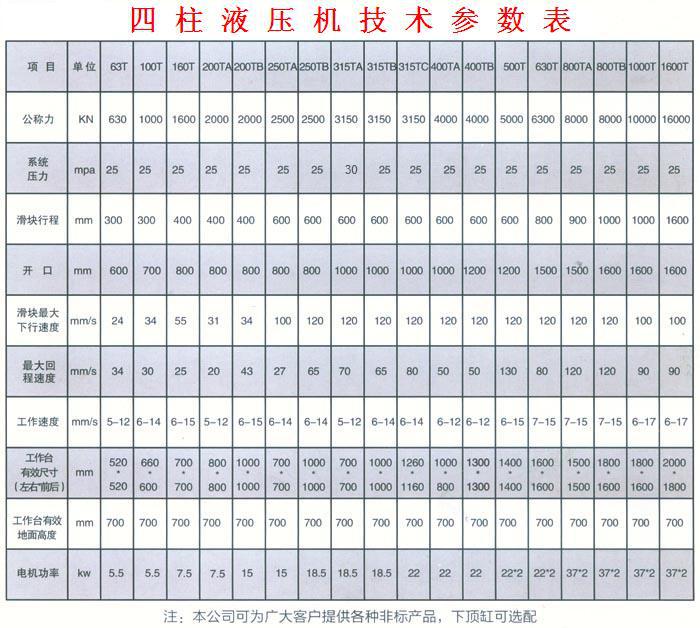

100噸四柱油壓機參數
| 項目 | 單位 | 參數 |
| 公稱力 | kn | 1000 |
| 系統壓力 | mpa | 25 |
| 工作臺有效尺寸 | mm | 700*700 |
| 最大開口高度 | mm | 700 |
| 滑塊有效行程 | mm | 400 |
| 最大下行速度 | mm/s | 25 |
| 最大回程速度 | mm/s | 38 |
| 頂出缸噸位 | T | 20 |
| 頂出行程 | mm | 200 |
| 電機功率 | kw | 5.5 |
| 備注 |
本機器適用于壓裝、壓制、拉伸、成型等工藝。
本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。
本機器的工作壓力、行程范圍均可根據工藝需要進行調整。

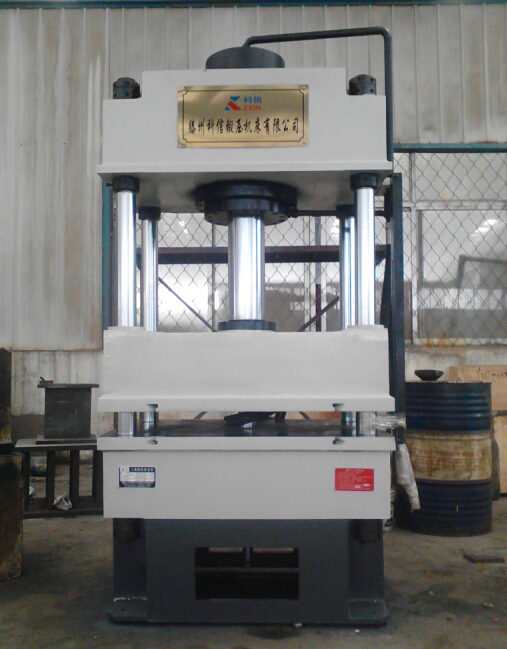

3.1機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統
等部件組成。上橫梁、滑塊以及工作臺采用優質鋼板焊接而成，經震動時效處理消除內應力，立柱為
優質45#鋼，四柱均表面中頻淬火并鍍鉻處理。
3.2缸體為優質45#鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，
確保密封可靠。
3.3工作臺與滑梁上均有T型槽，以便于用戶模具安裝。
4.1液壓系統裝置布置在機身右側。
4.2液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。

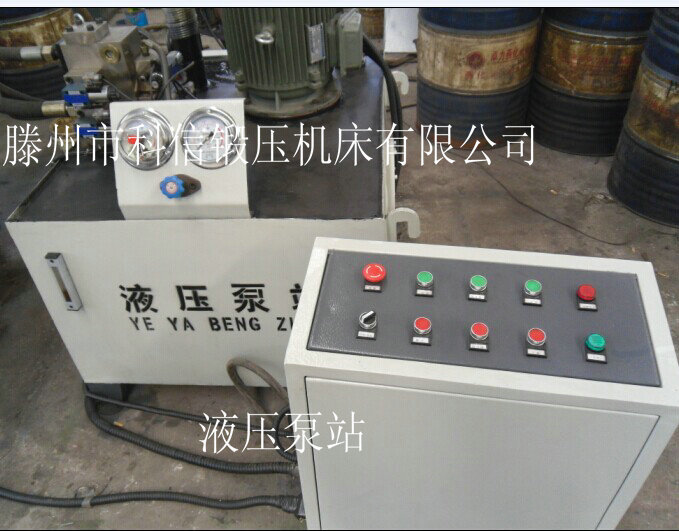

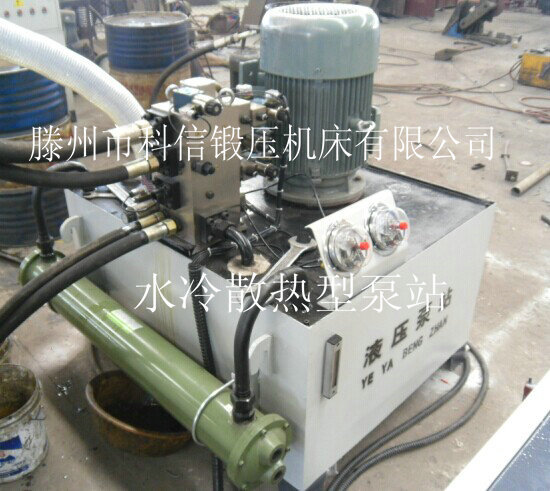

4.3液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設
有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽
命，泵站帶有水冷散熱。
4.4液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。
5.1電器柜裝有空氣開關、繼電器等電器。
5.2對壓機的各種信號，限位與壓力動作實現程序聯鎖。
5.3設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
6.1壓機設有點動、自動操作方式。
6.2滑塊行程可進行調整。
6.3操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。
7.1設置急停按鈕，按下急停按鈕，壓機立即停止。
7.2滑塊在上、下限位處均設有限位開關。
8.1電源：三相380V（+5%），50HZ.
8.2工作環境溫度：0～40℃.
| 序號 | 名稱 | 生產商 |
| 1 | 插裝集成閥 | 山東濟寧泰豐液壓股份有限公司 |
| 2 | 先導電磁閥 | 山東濟寧泰豐液壓股份有限公司 |
| 3 | 高壓油泵 | 江蘇啟東市宏達高壓油泵制造有限公司 |
| 4 | 電機 | 山東貝得 |
| 5 | 行程開關（無觸點開關） | 正泰電器 |
| 6 | 主令按鈕開關 | 正泰電器 |
| 7 | 壓力表 | 杭州壓力表廠 |
| 8 | 交流接觸器 | 正泰電器 |
| 9 | 控制變壓器 | 正泰電器 |
| 10 | 自動空氣斷路器 | 正泰電器 |
| 11 | 熱繼電器 | 正泰電器 |
| 12 | 時間繼電器 | 正泰電器 |
| 13 | 密封圈 | 浙江西普力 |
